Viper22a ile 5V-12V Smps

Başlatan fide, 06 Temmuz 2022, 19:18:35

fide

Merhaba.
Daha önce, dostum @CLR'nin sarım bilgilerini verdiği TOP244 ile 12V Smps yapmıştım. Çeşitli projelerimde güç kaynağı olarak kullandım. Bir süre önce @gevv elinde atx güç kaynağı trafosu olduğunu yazmıştı. Bana 10 adet gönderdi  ve pcb çizip sipariş ettim.
Pcblerim gümrük vergisini (2pcb ve 2elek 380TL) ödedikten sonra geldi. İlk devreyi toparlayıp çalıştırdım. Ufak tefek montaj kusurlarını düzelince devre çalıştı.
Trafo 5V ve 12V çıkışlarda sahip. Bana daha çok 5V gerektiği için feedback kısmını buraya bağladım. 12V kısmı ise filtre bobin ve kondansatörü ile çıkışa bağlı.
Kolay bir yöntem olsa da bazı sıkıntıları var. 5V kanal 5.06V sabit çıkış verirken 12V kanalı feedback olayı olmadığı için 17-18V çıkış veriyor. 5V kanalından 450mA civarında akım çekince 12V kanalı 23-24V kadar çıkıyor. 12V kanalından 50-100mA akım çekince bu kanalda voltaj bir miktar düşüyor.
En büyük sıkıntı ise sadece 12V kanalından akım çekmek. Bu durumda smps hem akımı verip hem de hıçkırık moduna geçiyor.
Yukarıda da belirttiğim gibi 5V kanalını daha çok kullanacağım için sıkıntı yok. 12V kanalında daha çok röle vb eleman kullanmayı düşünüyorum onları da 7812 vb bir çözüm ile bağlarım.
Buradan gönderdiği trafolar için @gevv'e, projelerime pcb üretimi ve kargosu ile destek olduğu için PCBWAY'e teşekkür ederim.



Şema ve yaptığım akım testlerine ait bilgileri sonraki postlarda paylaşırım inşallah.





Her birimiz, geride bıraktığımız eserler kadar ölümsüzüz. Evlat gibi, talebe gibi, icatlar gibi...   http://fidenetgaraj.blogspot.com

fide

#1



Montaj bitti.
Şimdi sıra testlerde :)  :)

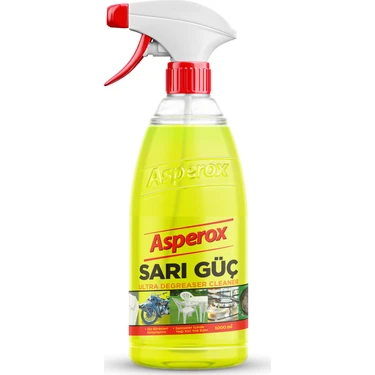

Bu arada Asperox Sarı Güç pcb üzerindeki çok ağır pasta artıkları hariç kalıntıları temizliyor. Asperox Sarı Güç + Oral B şarjlı diş fırçası güzel iş çıkardı. Yalnız temizlikten sonra önce basınçlı hava sonra sıcak hava ısıtarak suyu tamamen uzaklaştırmak gerekiyor.

Her birimiz, geride bıraktığımız eserler kadar ölümsüzüz. Evlat gibi, talebe gibi, icatlar gibi...   http://fidenetgaraj.blogspot.com

necati

DC DC 22V-290V to 3.6V-15V Isolation Switching Converter Regulator Board
aliexpres bunu yaparsanız bende almak isterim
[email]entegreterbiyecisi@yahoo.com[/email]

fide

DC to dc converter mümkün ama bunu 2$ fiyat ve toplamda 2 santimetrekare yere sığdırmak gerçekten zor.
